Stan: nowy

Kompaktowe eżektory próżniowe P5010 - Piab

Typy w rodzinie

MS (Ø8–25) — jednostronnego działania, niemagnetyczne, z gumowymi tłumikami. Komplet z nakrętką tłoczyska.

MSM (Ø8–25) — jednostronnego działania, magnetyczne. Możliwość zastosowania czujników magnetycznych.

MD (Ø8–25) — dwustronnego działania, niemagnetyczne, z gumowymi tłumikami.

MDM (Ø8–25) — dwustronnego działania, magnetyczne. Możliwość czujników.

MDMA (Ø16–25) — dwustronnego działania, magnetyczne, z regulowaną amortyzacją pneumatyczną na obu końcach.

Klucz konfiguracji

Format kodu: Średnica / Skok Typ Opcje /ATEX Special

Przykład: 25/50 MDM PV /ATEX = Ø25, skok 50 mm, dwustronnego działania, tłoczysko przelotowe + uszczelnienia FKM, wersja ATEX.

Opcje wariantowe (suffix)

P — Tłoczysko przelotowe (dostępne od Ø16)

T — Sprężyna powrotna w głowicy tylnej (tylko MS/MSM od Ø16)

V — Uszczelnienia FKM, zakres temperatur −20°C ÷ +150°C

B — Hamulec tłoczyska, stal hartowana i chromowana (od Ø20)

Q — Tłoczysko sześciokątne anti-rotacyjne (od Ø16)

/ATEX — Wersja zgodna z dyrektywą ATEX 2014/34/UE: II 2G Ex h IIC T5 Gb / II 2D Ex h IIC T100°C Db

Piab · Piab 4.8 (28 opinii)

Kompaktowe eżektory próżniowe P5010 - Piab

Kod produktu: P5010_ Kopiuj

Dostępność — Wysyłka w 24h

Marka Piab

1 666,17 zl netto

… brutto

min. zamówienie: 1 szt. cena katalogowa

Konfigurator – wybierz wariant

Dodaj do listy życzeń Porównaj produkt Zapytaj o produkt

Potrzebujesz pomocy w doborze produktu? Napisz lub zadzwoń.

+48 517 888 000 pn–pt

biuro@virsal.pl 08:00–16:00

Wysyłka 24h
od 16,99 zł

Gwarancja 24m
producenta

Zwrot 14 dni
bez powodu

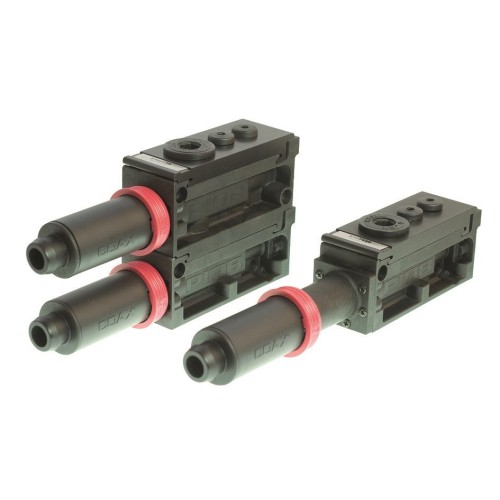

Kompaktowe eżektory próżniowe P5010 - Piab

Seria wielostopniowych kompaktowych/kaskadowych pomp próżniowych napędzanych sprężonym powietrzem i zbudowanych w oparciu o technologię COAX®, które mogą być wyposażone w elementy sterujące, funkcje specjalne, takie jak zawory on/off, zawór blow-off, przełączniki próżniowe, funkcję oszczędzania energii itp. Są one konfigurowalną platformą, co ułatwia dokładne określenie funkcji kontrolnych potrzebnych dla systemu.

Cechy

Nowa, opatentowana technologia COAX® push-in pozwalająca na montaż i demontaż wkładu bez użycia narzędzi.
Dostępna z dwu- lub trójstopniowym wkładem COAX® MIDI. Wybierając wkład Si zapewniamy dodatkowy przepływ podciśnienia, Pi wysoką wydajność przy ekstremalnie niskich ciśnieniach zasilania lub Xi gdy wymagany jest wysoki przepływ podciśnienia przy głębokiej próżni.
Zintegrowany tłumik przepływowy, który jest odporny na brud i zanieczyszczenia.
Znacznie niższe zużycie powietrza w porównaniu z konwencjonalnymi eżektorami o podobnych wymiarach.
Wąska, kompaktowa, konfigurowalna budowa.
Niewielka waga.

Specyfikacja

Imperial Metric

Ogólne

Materiał: PA, PE, SS, AL, CUZN, NBR
Poziom hałasu: 68 - 70 dBA
Minimalna temperatura: -10 - 80 °C
Waga: 230 - 600 g

Wydajność

Ciśnienie zasilania maks.0,7 MPa

Ciśnienie zasilania	Zużycie powietrza	Przepływ próżni (Nl/s) dla różnych poziomów próżni (-kPa)									Maksymalne podciśnienie
MPa	Nl/s	0	10	20	30	40	50	60	70	80	90	-kPa
0,3	2	2,8	2,5	1,8	1,1	0,65	0,5	0,35	0,25	0,1	0	90
0,6	3,5	0	0	0	0	0	0	0	0	0	0	0
0,31	2,05	5,6	2,5	1,8	1,1	0,65	0,5	0,35	0,25	0,1	0	90
0,6	1,75	3,3	3	2,6	1,7	0,9	0,6	0,5	0,35	0	0	75
0,6	1,75	6	3,5	2,6	1,7	0,9	0,6	0,5	0,35	0	0	75
0,45	1,83	2,8	2,3	1,6	1	0,73	0,58	0,43	0,32	0,18	0,03	95
0,45	1,83	5,9	3	2	1,3	0,73	0,58	0,43	0,32	0,18	0,03	95
0,6	3,55	0	0	0	0	0	0	0	0	0	0	0
0,6	2,33	0	0	0	0	0	0	0	0	0	0	0
0,6	2,33	0	0	0	0	0	0	0	0	0	0	0

Ciśnienie zasilania	Zużycie powietrza	Czas opróżniania (s/l) dla różnych poziomów próżni (-kPa)									Maksymalne podciśnienie
MPa	Nl/s	10	20	30	40	50	60	70	80	90	-kPa
0,3	2	0,038	0,084	0,153	0,267	0,441	0,677	1,01	1,581	0	90
0,6	3,5	0	0	0	0	0	0	0	0	0	0
0,31	2,05	0,02	0,06	0,12	0,25	0,45	0,7	1	1,6	4	90
0,6	1,75	0,03	0,07	0,1	0,18	0,33	0,53	0,8	0	0	75
0,6	1,75	0,02	0,05	0,1	0,18	0,33	0,53	0,8	0	0	75
0,45	1,83	0,04	0,09	0,17	0,28	0,44	0,63	0,9	1,3	2,3	95
0,45	1,83	0,022	0,062	0,12	0,22	0,37	0,57	0,84	1,2	2,2	95
0,6	3,55	0	0	0	0	0	0	0	0	0	0
0,6	2,33	0	0	0	0	0	0	0	0	0	0
0,6	2,33	0	0	0	0	0	0	0	0	0	0

Ciśnienie zasilania	Zużycie powietrza	Przedmuch (Nl/s) przy różnym poziomie ciśnienia (Nl/s)									Maksymalne podciśnienie
MPa	Nl/s	10	20	30	40	50	60	70	80	90	-kPa
0,6	3,5	6,15	0	6,15	0	5,95	0	5,03	4,49	4,49	4,49	0
0,6	1,75	5,05	0	4,25	0	3,3	0	2,65	2,35	1,8	0	75
0,6	1,75	7,8	0	4,6	0	3,3	0	2,7	2,3	1,8	0	75
0,6	3,55	9,5	0	6,5	0	6	0	5,3	4,7	4,6	4,6	0
0,6	2,33	5,1	0	4,6	0	3,4	0	3,3	3,1	2,8	2,4	0
0,6	2,33	8,4	0	5,1	0	3,92	0	3,39	3,23	2,95	2,58	0

Rysunki wymiarowe

Zasoby

Pełna specyfikacja techniczna

Brak specyfikacji technicznej w bazie. Aby ją uzupełnić: Admin → Catalog → Products → Attributes.

Producent	Piab
Symbol producenta	P5010_

Katalogi do pobrania

Karty katalogowe, rysunki techniczne 2D/3D, certyfikaty i deklaracje zgodności.

PDF

Karta katalogowa Camozzi seria 16 2,4 MB · 24 strony · PL/EN

DWG

Rysunek techniczny 2D (DWG) 180 KB · AutoCAD 2010+

STEP

Model 3D (STEP / IGES) 1,1 MB · uniwersalny CAD

PDF

Deklaracja zgodności CE 320 KB · Camozzi
